Теплый туалетный модуль, 2-х местный, МГН

Данный туалет подключается к сетям канализации либо слив отходов производится в септик (подземную емкость).

Туалет не требует подключения к водопроводу.

Туалетный модуль имеет одну туалетную комнату для мужчин женщин, одну туалетную комнату для маломобильных групп населения, техническую комнату и подсобное помещение

Туалетные комнаты оборудованы унитазами в антивандальном исполнении.

Туалетный модуль состоит из:

• Туалетная комната для МГН, площадью до: 3,73 м2;
• Туалетная комната для мужчин и женщин площадью до 1,87 м2;
• Техническая комната площадью до: 2,07 м2;
• Подсобное помещение площадью до  1.01 м2
• Общая площадь туалета модульного типа: 8,47 м2;
• Размеры и комплектация комнат (ш*г), мм

1. Туалетная комната для мужчин и женщин имеет размеры (ш*г) до, мм 1230*1430; в ней установлены рукомойник, диспенсер для мыла, диспенсер для туалетной бумаги эл. сушилка для рук, ведро
2. Туалетная комната для маломобильных групп населения имеет размеры (ш*г) до, мм., 2530*1430, оборудована унитазом с откидными поручнями для МГН, рукомойником, диспенсером для туалетной бумаги, диспенсером для мыла, эл. сушилкой для рук.
3. Техническая комната имеет размеры (ш*г), до мм., 2530*760, оборудована емкостью для водоснабжения объемом 1,5 м3, и насосной станцией.
4. Подсобное помещение имеет размеры (ш*г), мм. до, 1230*760

Все комнаты оборудованы электрообогревателями конверторного типа

Внешние габариты туалета модульного типа (ш*г*в), мм: 4050х2480х2500 (без учета выступа пандуса и съезда);

Пандус (ш*г) до, мм: 3185х2200;

Толщина наружной сэндвич-панели 80мм и внутренних перегородок 50 мм, панели замкового типа;

Наружные двери металлические, противопожарные толщиной 50 мм. не менее 500х1800 мм, цвет РАЛ 8017

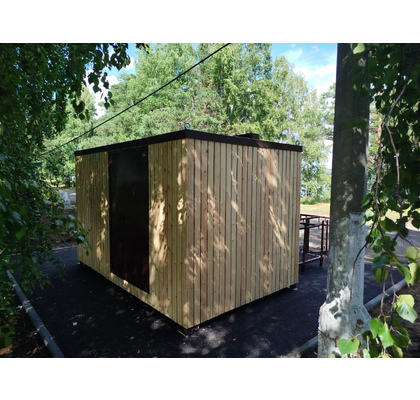

 Наружная отделка фасадов планкен, цвет Сосна

Вся сантехника антивандальная из нержавеющей и хромированной стали.

Потребляемая мощность Вт- 8500;

Температурный режим эксплуатации: -40 С до +40 С;

Комплектация:

• унитаз (нержавеющая сталь) – 2 шт;
• раковина (нержавеющая сталь) со смесителем нажимным порционным, -2 шт.;
• зеркало 2 шт.;
• дозатор мыла с ключом из нержавеющей стали 2 шт.;
• крючок для одежды и сумок сталь- 2 шт.;
• механические замки на наружных дверях с ключом, ручки дверей -2 шт.;
• электро-замок -2 шт.
• эл. щиток - 1 шт.;
• ведро для мусора (сталь) - 2 шт.;
• поручни возле унитаза для МГН откидные из нержавеющей стали;
• пандус, ступени и съезд сделаны из просечно-вытяжного листа, поручни металлические, окрашенные;
• кнопка вызова помощи в зоне унитазного сиденья в туалетной комнате для МГН-1 шт.;
• диспенсер для туалетной бумаги (нержавеющая сталь) -2 шт;
• внутренние доводчики наружных дверей 2 шт.;
• на крыше короб «Туалет» с подсветкой из алюминиевой композитной панели;
• навигационные таблички;
• эл сушилка хромированная-2шт.;

 ОПИСАНИЕ КОНСТРУКЦИИ ТУАЛЕТНОГО МОДУЛЯ

 Туалет модульного типа на каркасном основании устанавливается на фундамент, с усиленным металлическим каркасом из специальных гнутых элементов. Туалет устанавливается на фундамент- железобетонную плиту;

Цветовое исполнение каркаса, наружных стен и кровли, однотонное – по согласованию;

Цветовое исполнение внутренних стен – белая без отделки;

Фасад здания-планкен, цветовое исполнение - Сосна

Внутренняя высота от пола до потолка не более 2150 мм;

Высота верхней отметки пола модуля не более 200 мм от отметки плоскости фундамента;

Стеновые элементы – сэндвич-панель трехслойная заводская ТСП-Z, с замком Z-lock, толщиной 80, наполнитель минеральная вата;

Дно модуля подшито оцинкованным листом 0,5 мм;

Основание пола – фанера толщиной 18мм ламинированная влагостойкая, устойчивая к поражению грибка и плесени, окрашенная.

Основание туалета модульного типа утеплено базальтовым утеплителем 50 мм.

Перед входными дверями в мужскую и женскую туалетную комнату, ступень из просечно-вытяжного листа, 1шт.

Напольное покрытие: алюминиевый лист рифлёный «Квинтет» в туалетных комнатах; в технической комнате и в подсобном помещении коммерческий линолеум. Крыша плоская трехслойная заводская ТСП-Z, с замком Z-lock, толщиной 80, наполнитель минеральная вата;

Кровля плоская, из стеклопластика, на всю длину модульного здания, цельнолитая, с загнутыми краями вниз по периметру сооружения, не имеет швов, обеспечивает герметизацию от попадания осадков;

Электропроводка выполнена в ПВХ каналах;

Электро-ввод выполнен через наружную вводную коробку и распределительный щиток с автоматическими выключателями на потребителей электроэнергии;

Розетки модуля со степенью защиты IP54;

Система вытяжной вентиляции в пластиковых каналах;

Напряжение питания сети 380В, 50 Гц; трехфазное;

Водоснабжение от накопительной емкости объемом 1,5 м3, из ПНД, установлена в технической комнате. Внутренняя разводка выполнена полипропиленовыми трубами наружного диаметра 20 мм, установлена запорная арматура;

Водоотведение в наружную систему канализации. Выход канализационного трубопровода диаметром 110 мм через основание модульного здания. Внутренняя разводка выполнена полипропиленовыми трубами наружного диаметра 40-110 мм

Данная модель модифицируется в сетевой туалет с бытовым помещением.

В таком случае требуется подключение к канализации и сети водоснабжения.
